매트릭스 SMX-404SM

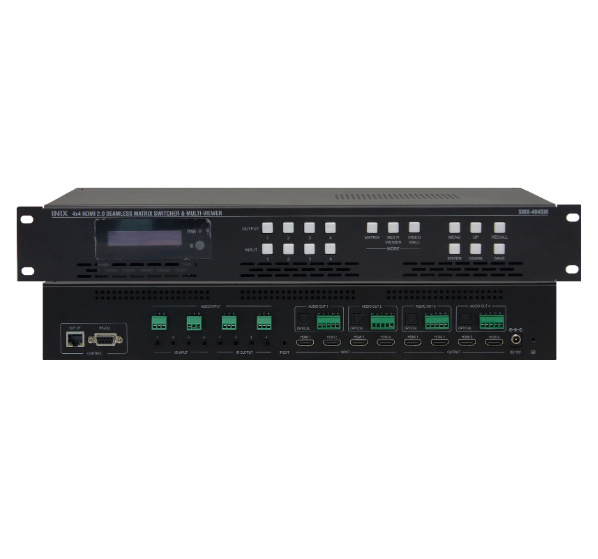

SMX-404SM

PRODUCT DESCRIPTION (제품 설명)

4×4 심리스 매트릭스 스위쳐 & 멀티 뷰어

SMX-404SM는 HDMI 2.0을 지원하여 최대 4K 60Hz 4:4:4 8bit의 해상도를 지원하고

HDCP 2.2을 지원하는 4×4 HDMI 심리스 매트릭스 스위처 & 멀티뷰어 입니다.

KEY FEATURES (주요 특징)

• 최대 18Gbps의 데이터 속도 지원

• HDMI 2.0 표준 해상도 지원, 4K 60Hz 4:4:4 8bit 색공간 지원)

• HDCP 2.2 호환 및 하위 버전 지원

• 프리셋 저장 및 호출 버튼 지원

• 출력 포트별로 독립적인 해상도 지정 출력 지원

• 끊김없는 심리스 스위칭 지원

• 아날로그 오디오 디임베디드, 독립적인 스위칭, 언밸런스 입력 & 밸런스 출력 지원

• OLED 액정 디스플레이 지원, 직관적인 입출력 버튼 제어

• ３가지의 운영 모드 지원 및 직관적인 버튼 지원(매트릭스, 멀티뷰, 비디오월)

• 수평, 수직 미러링 지원, 색공간 컨버젼 지원

• 윈도우 포지션 및 사이즈 조절 기능 제공

• 비디오월 기능 사용 시 베젤 간격 설정 기능 제공

• EDID 관리 기능을 통해 18개의 공장값 EDID와 2개의 사용자 EDID를 제공

• CEC, IR 및 RS-232, TCP/IP 제어를 지원하고 RS-232 통신 속도는 4800, 9600, 19200, 38400, 57600, 115200을 설정이 가능

• 자동 입력 이퀄라이제이션과 리클럭킹을 통해 4K는 5M, FHD는 15M 까지 안정적인 연결 지원(HDMI 인증케이블 기준)

• 6개의 테스트패턴 내장

SPECIFICATION (제품 사양)

SMX-404S Specification
기본 사양
데이터 속도	18 Gbps
해상도 범위	4K(4096x2160) @ 60Hz, UHD(3840x2160) @ 60Hz, FHD(1920x1080) @ 60Hz 해상도 범위 (18Gbps 대역폭 내의 모든 해상도 지원)
색공간	8, 10, 12bit 지원 / RGB 4:4:4, YCbCr 4:4:4, 4:2:2, 4:2:0 지원
HDMI 표준	HDCP 2.2, 하위 버전 호환
HDCP 지원	HDCP 2.2, 하위 버전 호환
HDR	명령어 지원
입력
HDMI 입력	4female 19-pin HDMI type A
HDMI 오디오 포맷	18Gbps 대역폭 범위 이내, LPCM-Dolby-DTS-DSD 포맷 지원
Analog Audio 입력	4x 3-Pole Connector, Unbalanced
IR	4x 3.5mm Stereo jack
임피던스	10k ohms unbalanced

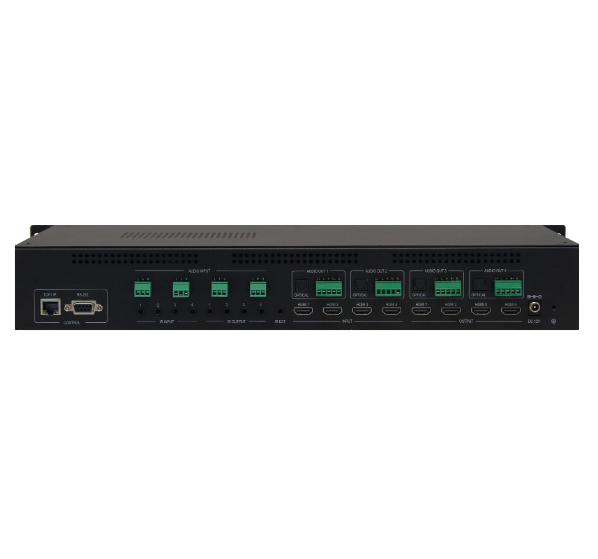

출력
HDMI 출력	4 female 19-pin HDMI type A
Analog Audio 출력	4x 5-Pole Connector, Balanced
Digital 출력	4 Optical(S/PDIF)
IR	4x 3.5mm Stereo jack
임피던스	20k ohms balanced
오디오 주파수 응답	20 Hz to 20 kHz, ±3dB
리클럭킹	Automatic
제어
Front Panel	OLED Display, Buttion Type design
CEC	Command 제어 방식
RS-232	4800, 9600, 19200, 38400, 57600, 115200 설정 지원, D-Sub 9pin Female
LAN	TCP/IP, Telnet
IR	3.5mm Stereo jack, female Connector
작동
동작온도 / 보관온도	0 to +45℃ / -20 to +55℃
동작 습도	10% to 90%
전원	12V DC 2.5A, 28W (Max)
크기 및 중량	.5RU / 440mm x 66.5mm x 202.5mm / 2.7Kg
고품질 프리미엄 고속 HDMI케이블 사용 권장
