EW-D AB (V)
PRODUCT DESCRIPTION (제품 설명)
Evolution Wireless Digital 시스템과 함께 사용하는 안테나 부스터.
EW-D AB는 원격 안테나와 EW-D ASA 안테나 스플리터를 탑재한 EW-D 시리즈 리시버 사용에 최적화된 고품질 주파수 선택형 안테나 부스터입니다.
안테나 부스터의 선택성은 지정된 주파수 범위 내의 모든 RF 신호는 증폭되고, 지정된 범위를 벗어난 주파수의 RF 신호는 감쇠되도록 보장합니다.
EW-D AB는 EW-D ASA 안테나 스플리터로부터 DC 전원을 공급받습니다. 자세한 내용은 EW-D ASA 사용 설명서를 참조하십시오.
EW-D AB에는 DC 패스스루 기능이 있어 안테나 케이블 라인당 최대 2개의 EW-D AB를 연결할 수 있습니다(DC 커플링).

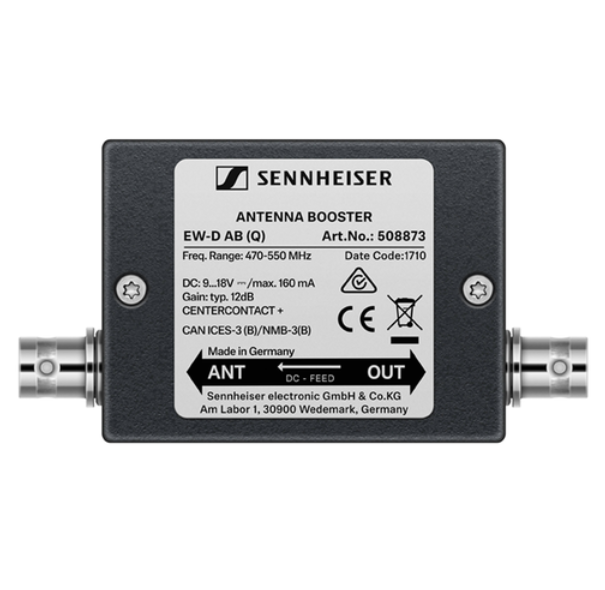

EW-D AB는 올바른 방향으로 연결해야 합니다(제품 라벨 참조). 단락을 방지하려면 DC 블록이 있는 안테나만 사용해야 합니다.
원하는 주파수 범위를 수신할 수 있도록 항상 안테나의 위치를 최적화합니다.
녹색 LED는 EW-D AB가 충분한 DC 전원을 공급받고 있음을 나타냅니다.
KEY FEATURES (주요 특징)
- EW-D 및 EW-DX 시리즈 리시버 사용에 최적화된 고품질 주파수
- 선택형 안테나 부스터다양한 주파수 범위 지원
- +12dB 게인
- BNC 커넥터
- 안테나 케이블 라인을 통한 9…18V DC 입력
- 장치 적량의 DC 전원 공급 여부 표시
- 추가 안테나 부스터 연결을 위한 DC 패스스루(pass-through)

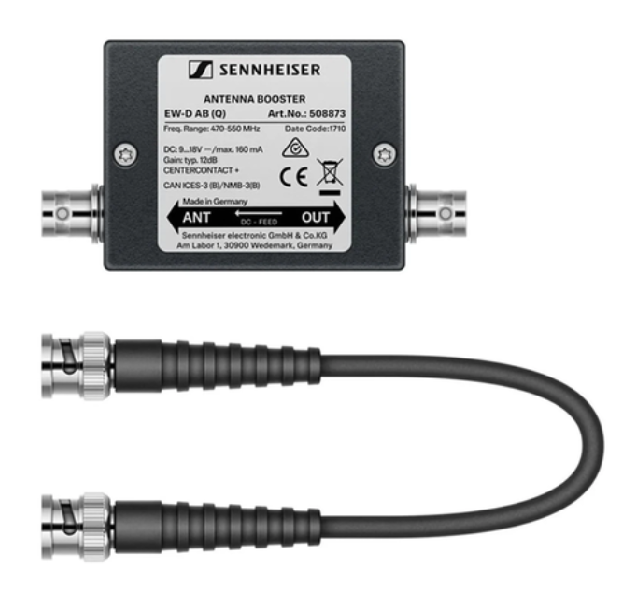

DELIVERY INCLUDES (제품 구성)
- EW-D AB 안테나 부스터 (1)개
- BNC 케이블 (1)개
- 사용 설명서 (1)부
SPECIFICATION (제품 사양)
| 항목 | 사양 |
| 주파수 범위 | EW-D AB (Q): 470 – 550 MHz |
| EW-D AB (R): 520 – 608 MHz | |
| EW-D AB (S): 606 – 694 MHz | |
| EW-D AB (U): 823 – 865 MHz | |
| EW-D AB (V): 902 – 960 MHz | |
| EW-D AB (Y): 1785 – 1805 MHz | |
| 전원 공급 (DC 결합) | DC 12 V (DC 9 – 18 V) / 최대 160 mA @ 12 V, center contact + |
| IIP3 | > 25 dBm |
| 최대 RF 입력 전력 | +10 dBm |
| 이득(Gain) | 일반적으로 12 dB |
| 임피던스 | 50 Ω |
| 연결 | 2x BNC female, DC 전원 공급 OUT에서 ANT로 |
| 크기 | 약 95 x 47 x 21 mm (3.74" x 1.85" x 0.83") |
| 무게 | 약 120 g (0.26 lbs) |
| 동작 온도 범위 | -10 ℃ ~ +55 ℃ (14 ℉ ~ 131 ℉) |
| 보관 온도 범위 | -20 ℃ ~ +70 ℃ (-4 ℉ ~ 158 ℉) |
| 상대 습도 | 5 ~ 95 % (비응축) |
English ver.
| Specification | Value |
| Frequency range | EW-D AB (Q): 470 – 550 MHz |
| EW-D AB (R): 520 – 608 MHz | |
| EW-D AB (S): 606 – 694 MHz | |
| EW-D AB (U): 823 – 865 MHz | |
| EW-D AB (V): 902 – 960 MHz | |
| EW-D AB (Y): 1785 – 1805 MHz | |
| Power supply (DC coupled) | DC 12 V (DC 9 – 18 V) / max. 160 mA @ 12 V, center contact + |
| IIP3 | > 25 dBm |
| Max. RF input power | +10 dBm |
| Gain | typ. 12 dB |
| Impedance | 50 Ω |
| Connectors | 2x BNC female, DC power supply OUT to ANT |
| Dimensions | approx. 95 x 47 x 21 mm (3.74" x 1.85" x 0.83") |
| Weight | approx. 120 g (0.26 lbs) |
| Operating temperature range | -10 °C to +55 °C (14 °F to 131 °F) |
| Storage temperature range | -20 °C to +70 °C (-4 °F to 158 °F) |
| Relative humidity | 5 to 95 % (non-condensing) |
